完成單位：中國(guó)科學(xué)院物理研究所等
　　制備高質(zhì)量的二維材料，特別是原子層量級(jí)的超薄材料，是開展二維材料前沿探索和應(yīng)用研究的基礎(chǔ)。機(jī)械解理技術(shù)已被廣泛應(yīng)用于制備各種高質(zhì)量的二維材料，對(duì)于基礎(chǔ)研究和未來高性能器件的制備至關(guān)重要。然而目前還沒有找到普適性的高效解理技術(shù)，常規(guī)解理技術(shù)得到的樣品尺寸普遍在微米量級(jí)。因此，發(fā)展新的解理技術(shù)，制備高質(zhì)量大面積（毫米量級(jí)以上）的二維材料，成為亟需解決的問題。
　　中國(guó)科學(xué)院物理研究所周興江團(tuán)隊(duì)、高鴻鈞團(tuán)隊(duì)與中國(guó)人民大學(xué)教授季威合作，發(fā)展了一種金膜輔助的普適性機(jī)械解理方法，可獲得大尺寸超薄二維材料。研究人員在實(shí)驗(yàn)上成功實(shí)現(xiàn)了對(duì)40種二維材料的大面積解理，單層二維材料尺寸在毫米至厘米量級(jí)，制備效率接近100%。研究提出，層狀材料的最外層元素和基底的相互作用是影響機(jī)械解理最關(guān)鍵的因素，針對(duì)最外層元素含有VA，VIA，VIIA主族的層狀材料，可以采用金膜輔助的解理方法。該研究成果給出了針對(duì)不同層狀材料的普適性解理規(guī)律，對(duì)于探索更多二維材料的新奇物理性質(zhì)具有重要推動(dòng)作用，也為未來大面積晶圓級(jí)二維材料的制備和應(yīng)用提供了新的可能。相關(guān)研究成果2020年5月15日發(fā)表于《自然-通訊》。
　　相關(guān)鏈接：
　　普適性機(jī)械解理技術(shù)制備大面積二維材料研究獲進(jìn)展

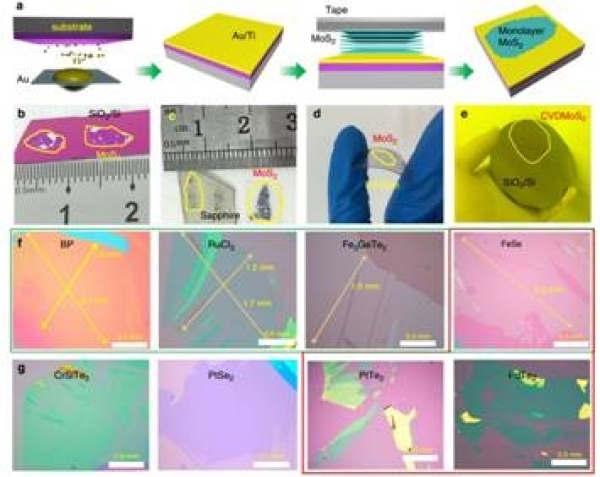

　　機(jī)械解理獲得多種大面積高質(zhì)量超薄二維材料。(a)新型機(jī)械解理的步驟；(b-e)不同基底上解理得到的大面積MoS2；(f-g)解理得到的多種大面積二維材料。
